JDBP系列变频电缆卷筒是一种新型电缆卷绕装置，它采用了比以往各种电缆卷筒更先进的控制方式，为用户提供了更安全可靠的张力控制。变频电缆卷筒是一种智能化的张力控制装置，它通过内部计算机的信息处理，使电缆在卷绕过程中处于恒定的张力，避免了以往力矩恒定控制时张力变化对电缆造成的损伤。

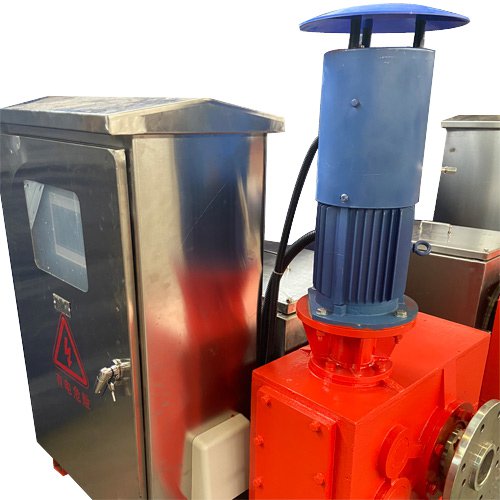

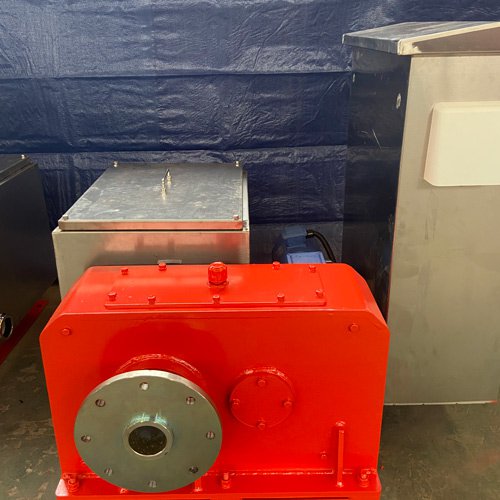

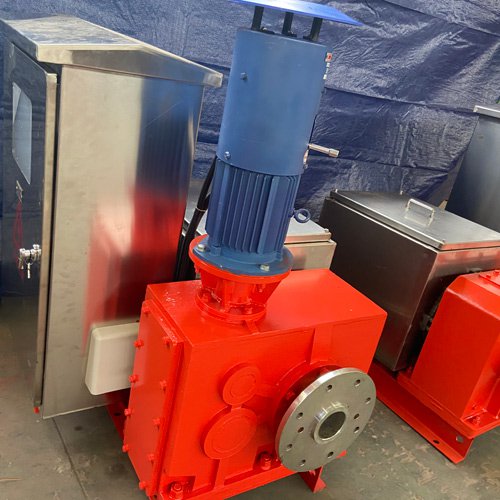

1、电缆卷盘：其外形尺寸根据电缆规格和行走距离而定。
2、集电器箱。
3、带制动器的变频电机。
4、电控系统：户内型为电控柜，户外型为电控箱。
5、导缆架：有通用导缆架和摆动式导缆架可选。
6、编码器接线箱：选户内型电控柜时选用。
7、远程控制箱：选配件，可安装于大车门腿处，提供简单的卷缆和故障复位功能（选配）。
8、导向架：选配件，用于改变电缆方向，桥吊等（选配）。

• 海拔一般不超过2000米（特殊情况需定制）。
• 环境温度：-20℃~+45℃。
• 允许在淋雨、溅水和无腐蚀性气体尘埃的场所工作。
• 安装部位最高振动条件为：5~13Hz时，位移1.5mm，13~150Hz 时，振动加速度为10m/s2
• 集电器箱和户外型电控箱的防护等级为IP54。
• 系统原理及系统功能

JDBP系列变频电缆卷筒，采用了带转速强制的转矩控制方式，通过板载PLC编程，经先进的算法精确的计算电机输出转矩，实现了电缆上的恒张力。同时系统也提供了多项保护，极大地提高了系统的安全性和可靠性。

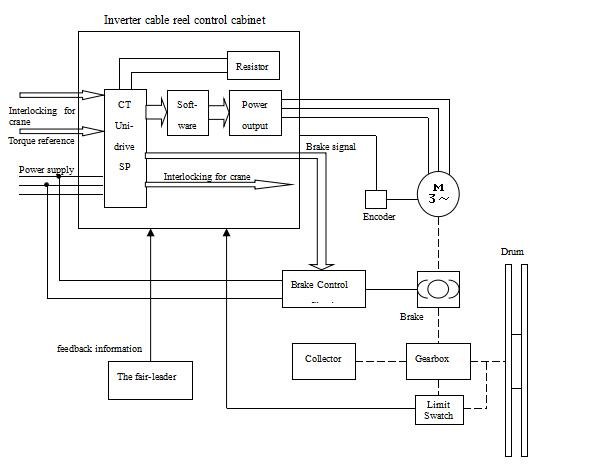

系统原理示意图

系统提供了如下的功能：

• 采用变频控制，板载PLC计算转矩输出，实现电缆上的恒张力。
• 通过系统运行信号来控制系统的运行和停止。
• 系统反馈“系统正常”、“系统运行”、“电缆满盘”三个信号到PLC或司机室，最大限度的保护设备和电缆，并方便司机在操作中监控本系统的工作状态。
• 系统故障时可通过本地和远程复位按钮进行系统复位。
• 提供电缆空盘和满盘的保护。
