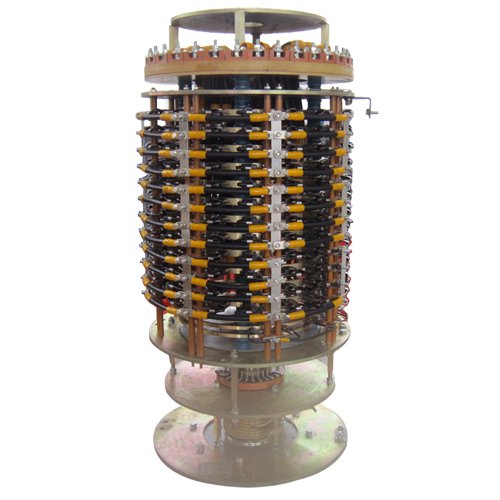

门座机专用中心集电器
门座机 浮吊船 大电流 中心集电器
一、概述
中心集电器是一种为旋转机构供电的常用设备。它可以将电力传输到旋转设备，电流通过碳刷传送到铜合金环上。根据装置的不同型号，为确保最大的表面接触及稳定的电流，我们通过可变的独特弹簧设计以保证碳刷与滑环之间的恒定接触。在各类门机中用于相对部件作圆周运动时的动力传输和信号传导。产品遍及全国各大港口、码头、电站、水利工程和矿山、冶金等工矿企业。
二、采用标准
IEC 60204-32：1998《起重机械电气技术条件》
GB14048.1《低压开关设备和控制设备总则》
JT/T70.2-93《港口门座起重机电控设备技术条件-集电器》
三、产品系列及型号说明
本产品以上、下传动方式及控制环类型而成系列，以环电流容量及环数分规格
四、产品外形及安装尺寸
关键尺寸及环电流额定值表
|
传动方式 |
型号 |
穿线孔径￠A |
安装孔径￠B |
外形尺寸￠C |
传动爪外径￠D |
滑环电流额定值 |
|||
|
下传动 |
ZS-C61 |
140 |
380 |
425 |
200 |
- |
400A |
63A |
- |
|
ZS-C1 |
140 |
380 |
425 |
200 |
- |
400A |
63A |
10A |
|
|
ZS-C3 |
190 |
450 |
500 |
260 |
630A |
- |
63A |
10A |
|
|
上传动 |
ZS-C62 |
140 |
380 |
425 |
200 |
- |
400A |
63A |
- |
|
ZS-C2 |
140 |
380 |
425 |
200 |
- |
400A |
63A |
10A |
|
|
ZS-C4 |
190 |
450 |
500 |
260 |
630A |
- |
63A |
10A |
|
碳刷、导电配置线
|
|
单环承载电流（A） |
配置导线截面积（mm2） |
配置碳刷数量（对） |
|
大滑环 |
630 |
150 |
3 |
|
400 |
120 |
3 |
|
|
中滑环 |
63 |
16 |
2 |
|
小滑环 |
10 |
2.5 |
1 |
滑环数量n取值表
|
集电器型号 |
ZS-C1 |
ZS-C2 |
ZS-C3 |
ZS-C4 |
ZS-C61 |
ZS-C62 |
|
630A |
- |
- |
1~10 |
1~10 |
- |
- |
|
400A |
1~10 |
1~10 |
- |
- |
1~10 |
1~10 |
|
63A |
1~40 |
1~40 |
1~40 |
1~40 |
1~50 |
1~50 |
|
10A |
1~60 |
1~60 |
1~60 |
1~60 |
- |
- |
五、使用维护
中心集电器应垂直安装，传动盘凸块应正确安装于起重机的传动凹槽中。中心集电器旋转轴线与起重机旋转轴线重合，允许偏差不大于中心集电器总高的1/1000。
中心集电器使用前应检查各接线端子是否压紧，碳刷与滑环接触是否良好，有无卡阻现象。
应定期检查，碳刷磨损情况，清除碳刷磨损掉下的粉末，必要时更换新碳刷。在各转动零件之间注入黄油。中心集电器暂不使用时，应保持环境干燥。
六、订货须知
注明型号安装方式和所需各环的电流额定值及相应环数
是否要双环并联
接线是否有特殊要求
接线板上是否有线号标志要求
是否需要加护罩壳
是否要求船检
如需高低压混装的中心集电器，根据要求特殊订制
